Устройства комплектные СУЗ

Устройство комплектное СУ3-А для автоматического управления, контроля параметров и защиты погружных насосов серии ЭЦВ.

Устройство СУЗ-А работает в следующих режимах:

-режим водоподъема с управлением от электродных датчиков уровней.

-режим водоподъема с управлением от реле давления.

-режим водоподъема с управлением от электроконтактного манометра.

-режим дренажа с управлением от электродов верхнего и нижнего уровня.

Устройство СУЗ-А отключает двигатель насоса при понижении уровня воды

в скважине с запоминанием сигнала отключения.

Контролирует обрыв фаз и производит отключение двигателя насоса при обрыве

фазы.

Контролирует перекос напряжения фаз и отключает двигатель насоса.

    1. Устройство СУЗ отключает двигатель насоса при увеличении тока нагрузки на 1,35 за время 10...30 сек. с запоминанием сигнала отключения.
    2. Имеет удобство настройки защиты по току (по световому индикатору).
    3. Устройство СУЗ измеряет амперметром ток, потребляемый электродвигателем.
    4. Устройство СУЗ имеет двойную защиту от тока короткого замыкания в нагрузке.
    5. Устройство СУЗ защищает двигатель от частого включения. Если с момента отключения двигателя не истекло определенное время, двигатель не включается:
    6. -при мощности до 13 кВт - 40...60 сек
    7. -при мощности более 15 кВт - с регулировкой от 20 сек до 5 мин.

Устройство комплектное СУЗ – КНС

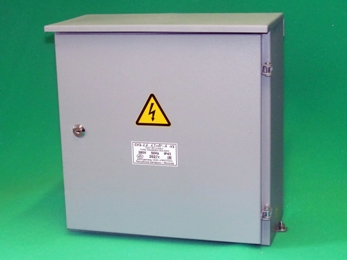

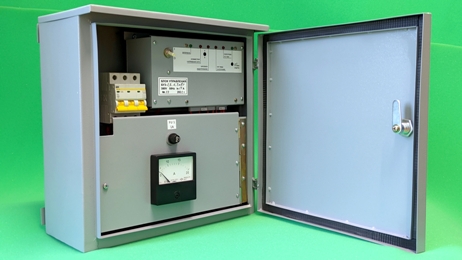

Устройство комплектное СУЗ 1...13 кВт
Устройство комплектное СУЗ 1...13 кВт
Устройство комплектное СУЗ 15...22 кВт
Устройство комплектное СУЗ 15...22 кВт

Устройство комплектное СУ3-ТА для дистанционного и автоматического управления, контроля параметров и защиты погружных насосов серии ЭЦВ, имеет аналогичные СУЗ-А параметры.



Устройство комплектное СУЗ-КНС предназначено для управления и защиты канализационных насосов и имеет аналогичные СУЗ-А параметры.

Дополнительно : выдает сигнал «авария» при переливе емкости и срабатывании защиты

по току, имеет возможность управления вторым насосом в режиме «рабочий-резервный».



Устройство комплектное СУЗ-АУ имеет встроенный электросчетчик и пломбируемый выключатель на вводе или место для установки электросчетчика.



Устройство комплектное СУЗ-Я5000 изготавливается по любой типовой схеме Я5000.



По дополнительному заданию заказчика устройства СУЗ изготавливаются по схеме:

  1. Пуск «ЗВЕЗДА-ТРЕУГОЛЬНИК».
  2. С местом для установки ПЧ (преобразователя частоты) и переключателем «ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ – ПУСКАТЕЛЬ».
  3. С дополнительными реле управления и контроля состояния электродвигателя.



Устройства СУЗ производятся по техническим условиям ТУ РБ 700049303.002-2003 , гарантийный срок эксплуатации 2 года.

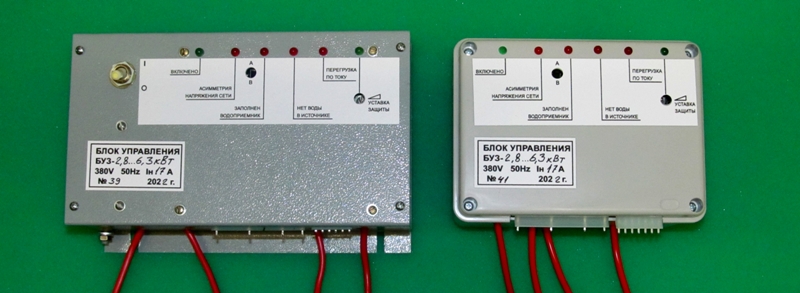

Устройства СУЗ имеют встроенный электронный блок управления БУЗ без микроконтроллера, простой в эксплуатации, ремонт не требует высокой квалификации.
